В современном мире вопрос безопасности при работе с электроприборами становится всё более актуальным. Одним из способов обеспечения безопасности является внедрение системы заземления, которая предотвращает удары током и защищает технику от повреждений. В этой статье мы рассмотрим, что такое заземление, важность и принцип работы и варианты реализации.
Заземление и принцип работы
Заземление — это процесс соединения металлических частей электрооборудования с землёй. Это делается для того, чтобы в случае повреждения изоляции и возникновения тока утечки, он мог безопасно уйти в землю, минуя человека.
Эта система представляет собой комплекс мер и технических решений, направленных на обеспечение безопасности людей и оборудования при эксплуатации электрических сетей. Она включает в себя заземляющие устройства, состоящие из заземлителей и заземляющих проводников, а также соединительных элементов.
Принцип работы системы заземления заключается в том, что она создаёт путь наименьшего сопротивления для тока утечки. Когда возникает повреждение изоляции, ток начинает течь по этому пути, а не через человека, который может случайно прикоснуться к оборудованию. Это позволяет предотвратить поражение электрическим током и другие опасные ситуации.
Система заземления состоит из нескольких основных элементов:
-
Заземлители — это металлические элементы, которые непосредственно контактируют с землёй. Они могут быть выполнены в виде стержней, труб или полос;
-
Заземляющие проводники — это провода или кабели, которые соединяют заземлители с оборудованием;
-
Соединительные элементы — это детали, которые обеспечивают надёжное соединение между заземлителями и заземляющими проводниками.
Для чего заземление в частном доме?
В частном доме заземление необходимо по нескольким причинам:
-
Защита от поражения электрическим током. Если человек прикоснётся к неисправному электроприбору, находящемуся под напряжением, ток может пройти через его тело в землю. Заземление снижает риск такого исхода, направляя ток в землю безопасным путём;
-
Предотвращение пожаров. В случае короткого замыкания заземление помогает предотвратить перегрев и возгорание электропроводки;
-
Улучшение работы электрооборудования. Заземление обеспечивает стабильную работу электрических приборов, защищает их от скачков напряжения и перенапряжения, что продлевает срок службы оборудования;
-
Соответствие стандартам безопасности. Установка заземления в частном доме является обязательным требованием стандартов безопасности, таких как ПУЭ (Правила устройства электроустановок).
Хотя заземление в частных домах не является обязательным требованием, его установка настоятельно рекомендуется для защиты от поражения электрическим током. В случае отсутствия заземления возрастает риск травм и повреждения имущества при возникновении короткого замыкания.
Как установить заземление в частном доме?
В первую очередь выбирается место для заземления. При этом учитываются следующие факторы:
⁃ удалённость от зданий и сооружений;
⁃ отсутствие коммуникаций и подземных сооружений;
⁃ доступность для обслуживания и ремонта.
Также процесс системы заземления включает еще несколько важных шагов:

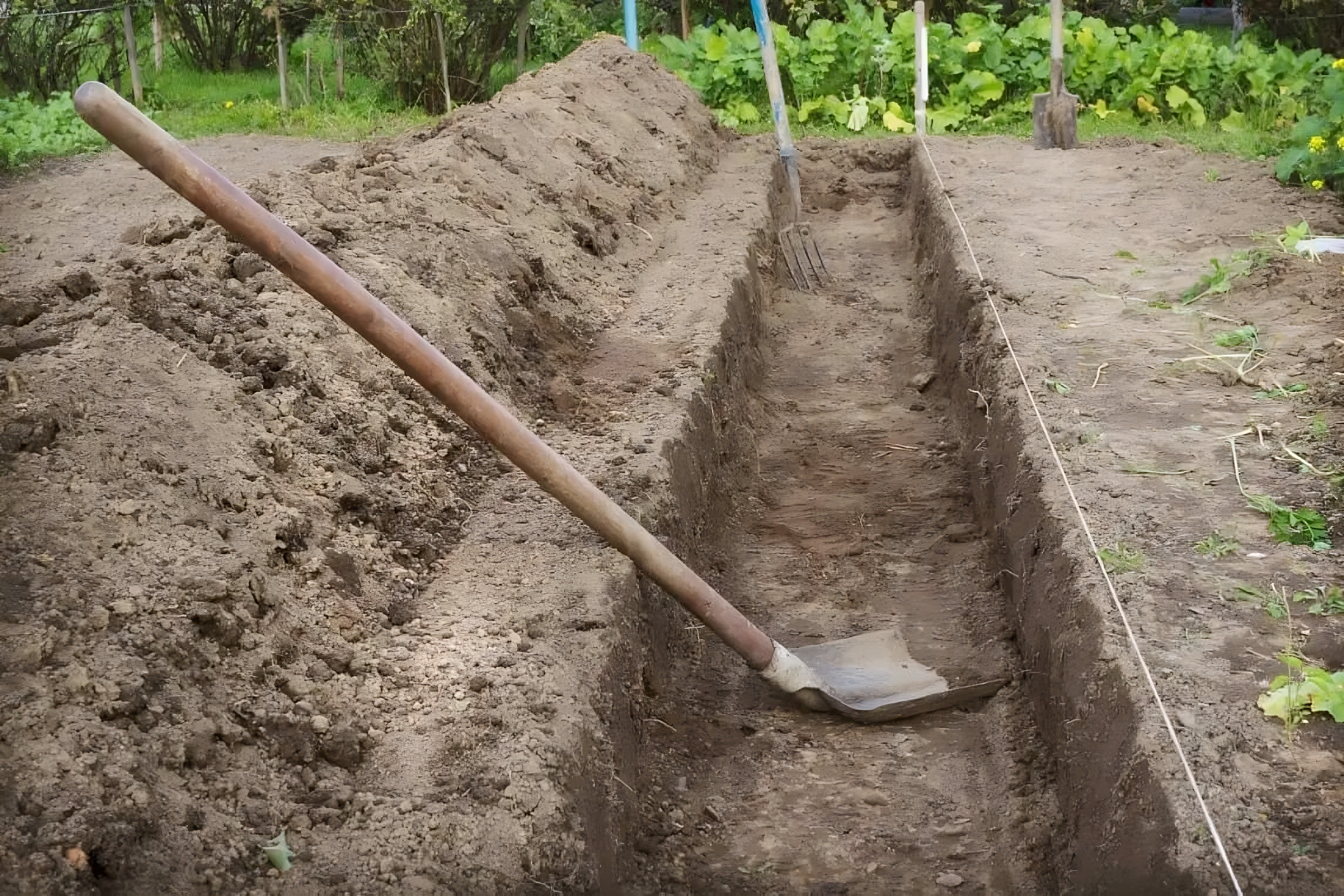

Подготовка траншеи
Траншею для укладки заземляющих электродов копают на выбранном месте. Её глубина должна быть не менее 0,5 метра, а ширина — достаточной для удобства выполнения работ.
Установка заземляющих электродов
В качестве заземляющих электродов используют металлические стержни, трубы или уголки. Их устанавливают в грунт вертикально или горизонтально на глубину не менее 2,5–3 метров. Количество электродов зависит от удельного сопротивления грунта и требуемого значения сопротивления заземления.

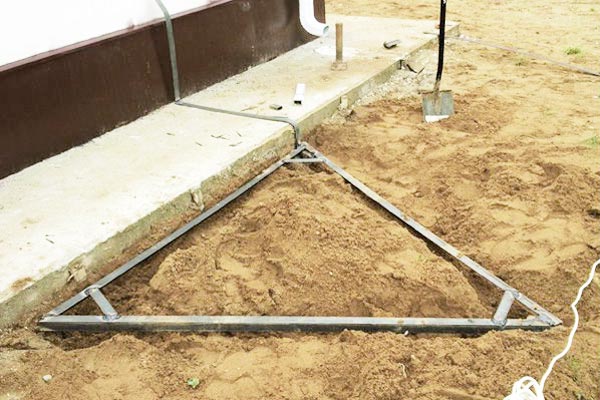

Соединение электродов с заземляющим контуром
Заземляющие электроды соединяют между собой и с заземляющим контуром при помощи сварки или болтовых соединений. Места соединений покрывают антикоррозионными составами.
Проверка качества заземления
Качество заземления проверяют с помощью специальных приборов — измерителей сопротивления заземления.
Измерения проводят после завершения всех работ по установке системы заземления.
После установки заземления необходимо регулярно проверять его состояние, чтобы обеспечить его эффективность и безопасность. Это позволит своевременно выявить и устранить возможные неисправности, а также продлить срок службы системы заземления.
Какие есть варианты заземления?
Существует несколько основных типов систем заземления:
TN-C — это устаревший метод, где один провод выполняет функции рабочего и защитного проводника. В настоящее время этот метод не используется.
TN-S — здесь оба провода остаются отдельными на всём протяжении системы, что является самым безопасным вариантом, но и самым дорогим.
TN-C-S — усовершенствованный вариант, где один провод разделяется на два в определённой точке системы, что повышает безопасность.
TT — в этой системе нейтральный провод источника питания заземлён, а открытые части электроустановки соединены с отдельным заземляющим устройством.
IT — здесь нейтральный провод источника питания либо изолирован от земли, либо соединён с ней через приборы с большим сопротивлением. Открытые части электроустановки также заземлены. Такая система часто применяется для масштабных производств, где требуется обеспечить высокий уровень изоляции от земли.
Выбор метода заземления зависит от важности обеспечения безопасности, условий эксплуатации оборудования и других факторов.
Заключение
Система заземления — важная часть любой электрической сети, которая обеспечивает безопасность людей и оборудования. А также стоит помнить, что установка системы заземления требует профессиональных навыков и знаний, поэтому лучше обратиться к квалифицированным специалистам.
В завершение хочется отметить, что система заземления — это не просто требование нормативных документов, а гарантия вашей безопасности и спокойствия. Установите систему заземления в своём доме и будьте уверены в её надёжности и эффективности!
