Автоматический выключатель (автомат) — это устройство, защищающее электропроводку от перегрузок и коротких замыканий. Его правильное подключение критически важно для безопасности и долговечности электросети. В этой статье разберем, как избежать ошибок, ускорить монтаж и сэкономить без ущерба для надежности.
Как работает автомат и почему важно подключить его правильно
Автомат срабатывает при коротком замыкании или при превышении номинального тока. При срабатывании автомат разрывает цепь, отключая все приборы в ней. Неправильное подключение может привести к:
- перегреву контактов и оплавлению корпуса;
- ложным срабатываниям или, наоборот, отказу защиты;
- возгоранию из-за плохого соединения.
Чтобы избежать этих проблем, нужно правильно подобрать номинал, сечение провода и соблюдать технологию монтажа.
Как подобрать номинал автомата
Номинал автомата должен соответствовать мощности нагрузки и сечению проводов ввода и вывода. Автомат с заниженным номинальным током будет отключаться без причины. Если номинальный ток слишком большой — автомат не защитит проводку.
Если на ввод приходит провод с сечением 2.5 мм² не следует после него ставить автомат с номиналом 32 А. В лучшем случае линия уже защищена другим автоматом с меньшим номиналом, который будет срабатывать при перегрузке. В худшем случае провод ввода перегреется и вызовет возгорание.
Чтобы подобрать номинал автомата по нагрузке, воспользуйтесь нашим калькулятором подбора автомата
Как подобрать сечение провода
Сечение провода должно соответствовать номиналу подобранного автомата. Если взять провод слишком малого сечения — провод перегреется, но автомат может не сработать. Если взять провод с большим запасом сечения, он может оказаться слишком дорогим и не всегда удобным в монтаже.
Чтобы подобрать необходимое сечение провода, воспользуйтесь нашим калькулятором расчета сечения кабеля
Важные нюансы
- В одной клемме провода должны быть одинакового сечения — иначе контакт будет неравномерным, может искрить и перегреваться.
- На вводе и выводе сечения могут различаться (например, ввод 6 мм², а отходящая линия — 2,5 мм²).
Особенности подключения одножильного и многожильного провода
- Одножильный (жесткий) провод фиксируется надежнее, но требует аккуратного изгиба, поэтому непрост в монтаже.

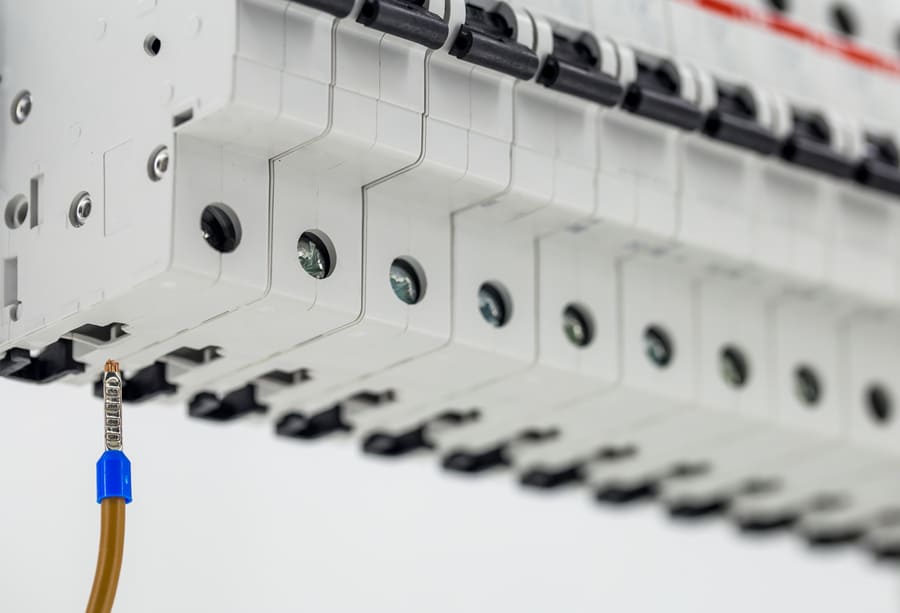

- Многожильный (гибкий) удобнее в монтаже, но обязательно требует опрессовки наконечниками (НШВИ), иначе жилы могут переломиться или выпасть из клеммы.
Подключение нескольких автоматов через гребенку
Гребенчатая шина (гребенка) упрощает монтаж и повышает надежность соединения. Плюсы:
- Быстрый монтаж — не нужно перемыкать проводами.
- Надежный контакт — больше площадь касания.
- Эстетичный вид — меньше визуального шума.
Минус: гребенка не подходит, если автоматы находятся на расстоянии друг от друга
Подвижные и неподвижные контакты
Раньше считалось, что питание нужно подавать на неподвижный контакт (обычно сверху), чтобы снизить риск искрения. Современные автоматы работают одинаково в любом направлении, но:
- ПУЭ (правила устройства электроустановок) рекомендуют подавать питание сверху.
- Некоторые производители указывают в инструкции обязательное подключение к верхним клеммам.
Вывод: лучше подключать питание сверху, если иное не указано в документации.
Итог: как избежать ошибок и сэкономить
- Правильно подбирайте номинал автомата — используйте калькуляторы или таблицы.
- Соблюдайте сечение провода — не экономьте на толщине жил.
- Используйте гребенку — это быстрее и надежнее.
- Опрессовывайте многожильные провода — иначе контакт будет ненадежным.
- Подавайте питание сверху — если производитель не требует иное.
Следуя этим правилам, вы обеспечите безопасность и долгий срок службы электропроводки!
